5軸CNC數控磨刀機刀具研磨參數
公開日：2024-04-29
5軸CNC數控磨刀機可對應鑽頭，台階鑽，3刃鑽頭，絲錐，鉸刀，2～6刃銑刀（含不等分），圓鼻刀，大R圓鼻刀，2～4刃球刀，銑刀側刃／溝槽，槍鑽，扁鑽，銳角鑽頭，2段銳角鑽頭，2段定點鑽，平頭鑽，鑽頭側刃，鑽頭改台階鑽程序，半邊雕刻刀，半邊鉸刀，三麵錐，避空等。非標刀具可以定製軟件。

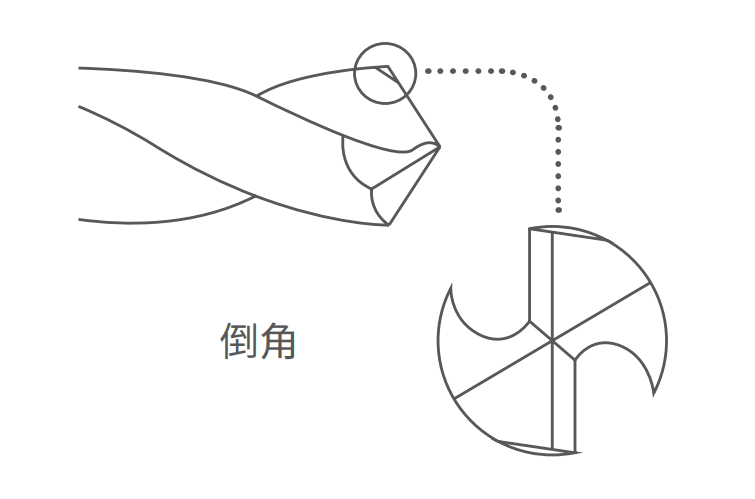

1，鑽頭和台階鑽
| 刀具直徑：1～20mm（25mm為選配） | 圓錐後角：11～40° |
| 刃數：2，3刃 | 砂輪切入角：20～80° |
| 左右刃和左右旋：右刃右旋 | 台階長度：1～80mm |
| 螺旋角：0～50° | 台階數：1～2個台階（不含前頭） |
| 頂角範圍：60～165°（ ™£ 圓錐最小60°，雙平麵最小85°； 可以磨平頭鑽） | 台階夾角：60～200° |
| 後刀麵形狀：圓錐，雙平麵，蠟燭型 | 研磨部位：頂部，橫刃，橫刃底R，倒角，台階， 台階倒角，側刃（清邊） |
| 橫刃形狀：X，R，雙橫刃（即XF橫刃），A，S，BN | 研磨精度：肩高和中心刃差≤0.007mm，台 階長度公差≤0.01mm |
| 倒角形狀：平麵（即C角） | 其他可調節參數：後刀麵寬度，徑向角，溝槽角，橫刃深 度，橫刃寬度，台階長度補正，台階避 空深度，台階避空寬度，台階後角等 |
| 後角/第二後角：後角：1～30° 第二後角：11～40° |

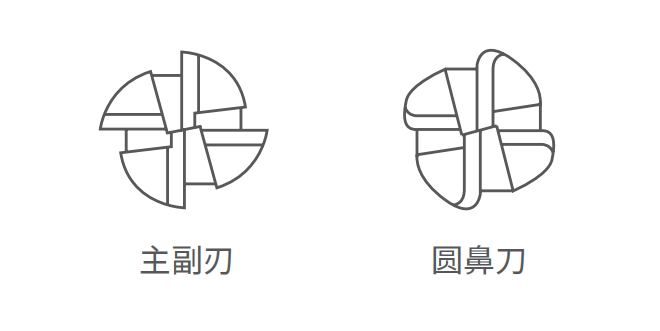

2，立銑刀
| 刀具直徑：1～20mm（25mm為選配） | 砂輪切入角：約55° |
| 刃數：1，2，3，4，5，6刃 | 研磨部位：底刃，切口，凹槽（限二刃銑刀）， 倒角（平麵和R角），側刃，螺旋槽 |
| 研磨前形狀：頂部已切除，頂部未切除，圓鼻刀 | 研磨精度：刃差≤0.005mm，R半徑 ≤0.01mm，側刃跳動≤0.01mm |
| 分度情況：等分，不等分 | 其他可調節參數：尖角保護，交點補正，後刀麵寬度， 切口深度，切口位置，切口寬度等 |
| 左右刃和左右旋：右刃右旋 | |
| 中凹角：0～5° |

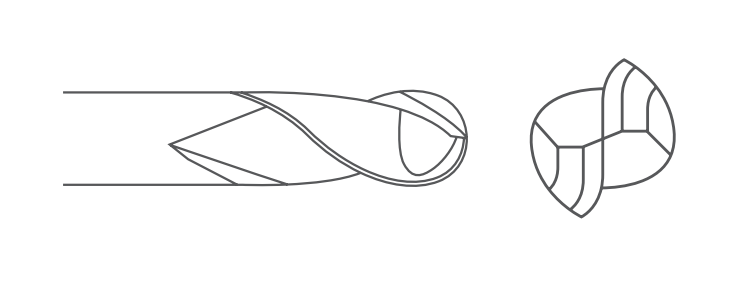

3，球刀
| 刀具直徑：1.5～20mm（25mm為選配） | 研磨部位：R後刀麵，切口 |
| 刃數：2，3，4刃 | 研磨精度：R半徑≤0.012mm |
| 左右刃和左右旋：右刃右旋 | 其他可調節參數：後刀麵寬度，切口深度，切口寬 度，後角，第二後角，第三後角， 第三後角位置，切口開始角，切口終止角等 |
| 螺旋角：0～45° | |
| 研磨前形狀：已切斷/未切斷， 已圓粗磨/未圓粗磨 |
